Ningbo Weishuo Molding and Plastic Products Co., Ltd.는 대형 세탁기 도어 링 사출 금형을 포함한 금형 설계, 금형 제조 및 사출 성형 서비스를 제공합니다. 금형 개발은 제품 도면, 3D 모델, 재료 사양, 조립 요구 사항 및 의도된 생산 조건을 기반으로 할 수 있습니다.

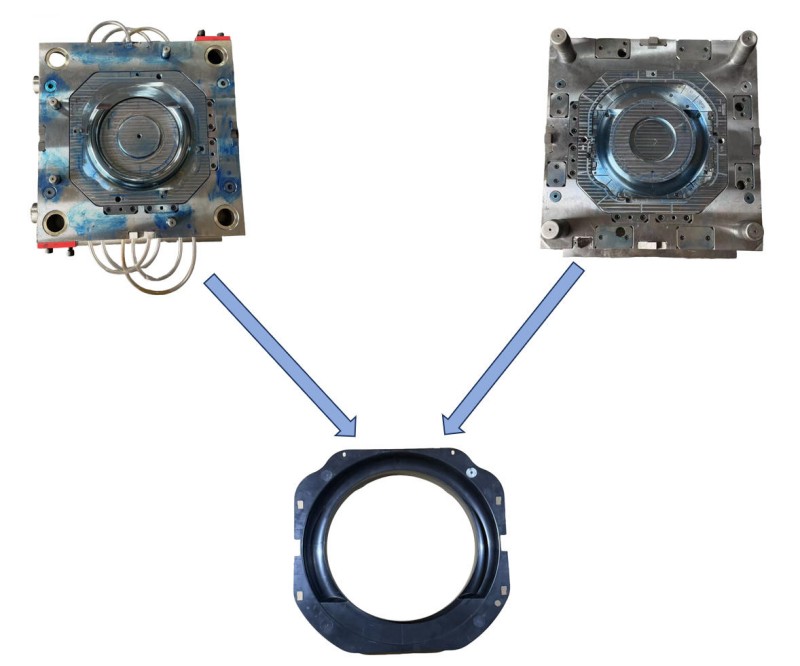

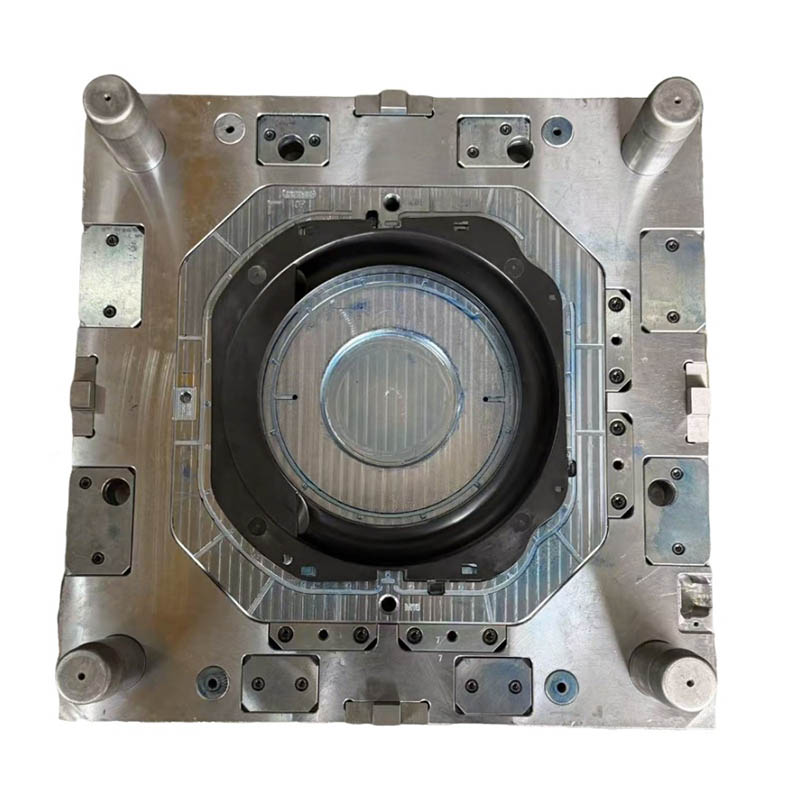

대형 세탁기 도어 링 사출 금형은 링 형상과 벽 두께에 따라 배열된 냉각 회로를 사용하여 온도 균일성을 개선하고 고르지 못한 수축을 줄이며 치수 안정성을 유지합니다.
파팅라인 벤트, 인서트 벤트 및 이젝터 핀 벤트를 통합하여 갇힌 공기를 방출하고, 캐비티 충진을 개선하고, 탄 자국과 미성형을 줄일 수 있습니다.
부품 형상에 따라 이젝터 블록, 이젝터 핀, 경사 리프터 또는 공기 보조 배출을 선택하여 원활한 탈형을 지원하고 중요한 기능을 보호할 수 있습니다.
지정된 광택 또는 무광택 표면을 얻기 위해 연마 또는 에칭을 적용할 수 있습니다. 정밀하게 장착된 슬라이드와 리프터는 원활한 금형 작동을 유지하고 마모를 줄이는 데 도움이 됩니다.
Ningbo Weishuo Molding and Plastic Products Co., Ltd.는 금형 설계, 금형 제조 및 사출 성형을 통합합니다. 프로젝트 프로세스는 다음과 같이 구성될 수 있습니다.
| 단계 | 주저 | 프로젝트 출력 |
| 제조 가능성을 고려한 설계 | 부품 형상, 벽 두께, 구배 각도, 언더컷 및 어셈블리 기능을 검토합니다. | DFM 조사 결과 및 제안된 설계 변경 사항 |
| 금형 설계 | 금형 구조, 냉각 레이아웃, 배기 위치 및 배출 시스템 개발 | 승인을 위한 3D 금형 모델 및 2D 도면 |
| 금형 가공 | 적용 가능한 가공 방법을 사용하여 몰드 베이스, 캐비티, 코어 및 정밀 부품을 처리합니다. | 가공된 금형 부품 및 검사 기록 |
| 금형 조립 | 금형을 조립하고 슬라이드, 리프터, 이젝터 및 기타 움직이는 부품의 적합성을 확인합니다. | 시험 준비가 완료된 조립된 금형 |
| 시험성형 | 충전, 냉각, 배출, 표면 품질 및 중요 치수를 평가합니다. | 시험 샘플 및 기록된 결과 |
| 금형 수정 및 승인 | 식별된 문제를 해결하고 합의된 요구 사항에 따라 수정된 샘플을 확인합니다. | 최종 승인 샘플 및 관련 문서 |
대형 세탁기 도어 링 사출 금형의 품질 관리에는 금형 구조, 중요 치수, 작동 메커니즘 및 성형 부품 성능이 포함됩니다.
승인된 도면을 기준으로 캐비티, 코어, 몰드 베이스 및 중요 인서트의 치수와 가공 품질을 확인하세요.
금형을 열고 닫는 동안 슬라이드, 리프터, 이젝터 구성 요소 및 기타 메커니즘의 움직임과 장착을 확인합니다.
시험성형 시 충진완전성, 플래쉬, 번마크, 표면결함, 변형, 탈형상태 등을 평가합니다.

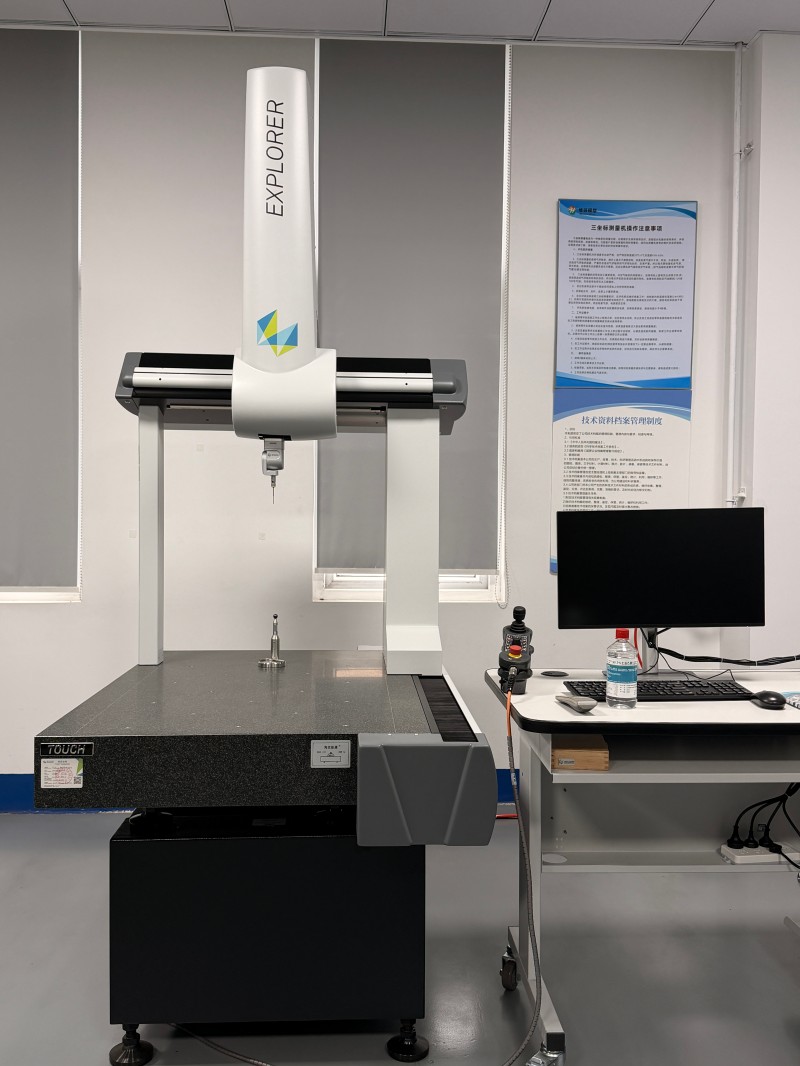

지정된 치수를 측정하고 장착 기능, 스냅핏 영역 및 기타 중요한 인터페이스를 검사합니다. 프로젝트 사양에 따라 필요한 경우 CMM 검사를 사용할 수 있습니다.
치수 일관성, 주기 안정성 및 반복성을 평가하기 위해 합의된 성형 조건에서 시험 운전을 수행합니다.
각 대형 세탁기 도어 링 사출 금형은 부품 도면, 재료, 형상 및 생산 요구 사항에 따라 개발될 수 있습니다. 다음 정보는 금형 설계 및 견적 범위를 설정하는 데 도움이 됩니다.
제품 데이터:2D 도면, 3D 파일, 전체 치수 및 중요 공차.
재료 사양:수지 등급 및 관련 수축 또는 가공 요구 사항.
금형 구성:필요한 캐비티 수, 예상 생산량, 선호하는 금형 레이아웃(지정된 경우).
사출 성형 조건:클램핑력, 샷 용량, 플래튼 치수 등 사용 가능한 기계 사양입니다.
부품 외관:요구되는 광택 수준, 무광택 질감, 표면 패턴 및 보이는 부분 요구 사항입니다.
조립 요구 사항:장착 지점, 스냅핏 기능, 인접한 구성 요소와의 인터페이스 및 샘플 조립 기준.
수락 요건:검사 치수, 시험 조건, 샘플 수량 및 문서 요구 사항.
구현 전에 설계 변경 사항이 금형 구조, 가공 범위, 납품 일정 및 검증 요구 사항에 미치는 영향을 검토할 수 있습니다.
2017년에 설립된 Ningbo Weishuo Molding and Plastic Products Co., Ltd.는 7,600제곱미터 이상의 제조 시설을 운영하고 있습니다. 회사의 운영은 제품 설계, 금형 개발, 금형 제조, 사출 성형 및 판매를 통합합니다.
이 회사는 금형 설계 및 사출 성형 서비스로 시작하여 금형 구조, 재료 동작 및 플라스틱 부품 제조에 대한 경험을 개발했습니다. 이러한 배경 지식은 부품 형상, 툴링 구조 및 성형 요구 사항에 대한 기술 검토를 지원합니다.
대형 세탁기 도어 링 사출 금형의 경우 WEISHUO는 고객 도면, 제품 개정, 성형 장비 및 검사 기준을 중심으로 개발을 조정합니다. 설계 검토, 시험 성형 및 샘플 검증은 금형이 합의된 프로젝트 요구 사항을 충족하는지 확인하는 데 도움이 됩니다.
Q1: 개발에 필요한 정보는 무엇입니까?대형 세탁기 도어 링 사출 금형?
3D 부품 파일 또는 세부 도면, 재료 사양, 중요 치수, 표면 마감 요구 사항 및 예상 생산량을 제공합니다. 사출 성형기 사양은 금형 치수 및 구성을 계획할 때에도 유용합니다.
Q2: 대형 링 모양의 성형 부품에서 변형은 어떻게 제어됩니까?
벽 두께, 게이트 위치, 냉각 회로 레이아웃 및 성형 조건 모두 수축 및 변형에 영향을 미칩니다. 금형 흐름 분석을 통해 잠재적인 위험을 식별할 수 있으며, 시험 성형 및 치수 검사를 통해 결과를 확인할 수 있습니다.
Q3: 금형이 언더컷과 스냅핏 구조를 수용할 수 있습니까?
예. 부품 형상에 따라 슬라이드, 경사 리프터, 내부 당김 메커니즘 또는 기타 적절한 해제 구조가 필요할 수 있습니다. 최종 배열은 승인된 부품 설계에 따라 달라집니다.
질문 4: 금형을 사용하여 광택 또는 무광택 도어 링 표면을 생성할 수 있습니까?
광택 있는 표면에는 연마를 사용할 수 있으며, 에칭 또는 기타 적절한 표면 처리를 사용하면 지정된 무광택 질감을 생성할 수 있습니다. 달성 가능한 마감은 캐비티 재료, 처리 방법 및 승인된 외관 표준에 따라 달라집니다.
Q5: 일반적인 금형 개발 리드타임은 얼마나 됩니까?
리드타임은 금형 크기, 캐비티 수, 구조적 복잡성, 표면 마감, 가공 요구 사항, 시행 및 수정 횟수에 따라 달라집니다. 도면 및 기술 요구사항을 검토한 후 프로젝트 일정을 수립할 수 있습니다.
Q6: 금형의 수명은 어떻게 결정되나요?
금형 수명은 선택한 강철, 열처리, 금형 설계, 수지 특성, 작동 조건 및 유지 관리 방식에 따라 달라집니다. 예상 주기 목표는 프로젝트 계획 중에 합의되어야 합니다.
Q7: 초기 시험 후에 금형을 수정할 수 있습니까?
예. 시험 샘플을 검사한 후 필요한 변경 사항을 평가할 수 있습니다. 작업을 시작하기 전에 기술적 영향, 가공 범위 및 재검증 계획을 검토해야 합니다.
