핫 러너 정밀 제어 시스템 금형 영역에서 전통적인 콜드 러너는 제어할 수 없는 강과 유사하여 필연적으로 스크랩, 에너지 손실 및 품질 변동이 발생합니다. 이와 대조적으로 핫 러너 시스템은 용융된 플라스틱이 금형 캐비티에 도달하기 전에 최적의 상태를 유지하도록 보장하는 정밀한 "유체 조각" 기술을 나타냅니다. 이 핵심 기술은 불량률 제로, 짧은 주기 및 고품질 생산을 가능하게 합니다. 그러나 뛰어난 핫 러너 금형의 핵심은 핫 러너 구성 요소뿐만 아니라 핫 러너 시스템에 대한 깊은 이해, 설계, 통합 및 제어 기능에도 있습니다.
Ningbo Weishuo는 핫 러너 기술을 전략적 수준으로 끌어올렸습니다. 우리는 단순한 금형 제작자가 아니라 플라스틱 흐름 거동의 엔지니어이자 관리자입니다. 세계 최고의 핫 러너 브랜드와의 긴밀한 협력과 강력한 사내 금형 흐름 분석(CAE) 기능을 활용하여 맞춤형 설계 및 시스템 통합을 제공합니다. 우리는 모든 핫 러너 금형을 안정적이고 효율적이며 지능적인 "미세 화학 공장"으로 전환하여 첫 번째 샷부터 수십만 개의 샷까지 거의 완벽한 제품 출력을 보장하기 위해 최선을 다하고 있습니다.
1. 다중 구역 독립 정밀 온도 제어 기술
과제: 구역 전반에 걸쳐 벽 두께가 크게 변화하는 복잡한 제품에는 수축에 대한 별도의 온도 보상이 필요합니다. 감열성 재료(예: PC, PMMA)는 온도 변동에 극도로 민감합니다.
해결책: "노즐당 독립적인 온도 제어" 또는 "다중 세그먼트 노즐 온도 제어" 시스템을 구현합니다. PID 적응 알고리즘과 결합된 고응답, 안정성이 뛰어난 가열 코일 및 열전대를 활용하여 각 제어 지점의 온도 변동을 ±0.5°C 이내로 엄격하게 제어하여 고품질 성형을 위한 기본적인 열 환경을 보장합니다.
2. 동적 압력 및 시퀀스 제어 시스템
과제: 다중 캐비티 금형의 캐비티 전반에 걸쳐 균일하지 않은 충전 또는 웰드 라인을 제거하고 강도를 보장하기 위해 특정 충전 순서가 필요한 제품.

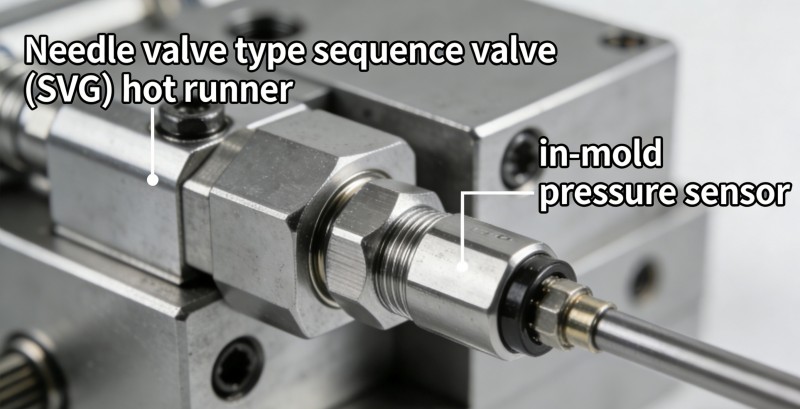

해결책: "SVG(순차 밸브 게이트) 핫 러너"를 "성형 내 압력 센서"와 통합합니다. 각 밸브 게이트의 개방 순서와 스트로크를 프로그래밍 방식으로 제어하여 용융 흐름 경로를 적극적으로 안내합니다. 실시간 캐비티 압력 피드백과 결합하여 사출 매개변수를 조정함으로써 진정한 과학적인 성형을 달성합니다.
과제: 부적절한 러너 설계로 인해 플라스틱 과열/성능 저하(노란색 선, 검은 점) 또는 과도한 충전 압력 손실이 발생합니다.
해결책: 금형 흐름 분석을 기반으로 런너 직경, 전이 각도 및 노즐 구멍의 유변학적 최적화를 수행합니다. 부드러운 러너 벽, 제어 가능한 전단 가열 및 흐름 저항 최소화를 보장합니다. 품질이 저하되기 쉬운 재료의 경우 구멍이 크고 테이퍼 각도가 작은 특수 노즐을 사용하십시오.
과제: 핫 러너 시스템 오류(예: 히터 손상, 열전대 오작동)는 예측하기 어렵고 종종 배치 폐기로 이어집니다.
해결책: 핫 러너 시스템 상태 모니터링 모듈을 금형에 통합하여 각 회로의 전류, 저항, 전력 및 접지 절연 상태를 실시간으로 모니터링할 수 있습니다. 산업용 사물 인터넷(IIoT) 인터페이스를 통해 데이터가 MES 시스템에 업로드되므로 예측 유지 관리가 가능합니다. 장애가 발생하기 전에 조기 경고가 발행되어 계획되지 않은 가동 중지 시간이 사라집니다.
| 비교차원 | 전통적인 콜드 러너 금형 | 닝보 Weishuo 핫 러너 정밀 제어 금형 | 고객을 위해 창조하는 핵심가치 |
| 재료 및 에너지 소비 | 높은 에너지 소비로 재활용 및 분쇄가 필요한 러너 스크랩이 15%-40% 생성됩니다. | 스크랩이 거의 없고, 에너지 및 인건비를 줄이면서 새로운 자재를 직접 보존합니다. | 단위당 자재 비용을 대폭 낮추어 친환경 제조 및 지속 가능성 목표를 지원합니다. |
| 성형주기 | 성형 사이클 긴 냉각 시간(냉각 러너 필요), 큰 금형 개폐 스트로크. | 사이클 타임 15~30% 단축, 런너 배출 없음, 고속 연속 생산 가능 | 장비 용량 및 활용도를 향상하고 ROI를 가속화하며 주문 응답성을 향상시킵니다. |
| 제품 품질 | 멀티 캐비티 제품에서는 게이트 마크와 흐름선이 발생하기 쉽고 일관성이 크게 변동됩니다. | 미적인 게이트 외관(자국 없음 또는 최소한의 자국), 낮은 내부 응력, 탁월한 치수 안정성 및 일관성. | 제품 등급 및 수율을 향상시키고 가장 엄격한 외관 및 성능 요구 사항을 충족하며 고객 불만을 줄입니다. |
| 자동화된 생산 | 러너 재료를 처리해야 하고 로봇 팔을 방해할 수 있으며 자동화 복잡성이 높습니다. | 완전 자동화된 생산 라인과 원활하게 통합되고, 깨끗한 생산 환경을 유지하며, "무인" 생산이 가능합니다. | 생산 프로세스를 단순화하고 스마트 제조 기능을 향상하며 전체 관리 비용을 절감합니다. |
정밀 전자 장치 및 커넥터: 플래시가 없고 성형 응력이 최소화되어야 하는 다중 핀, 미세 피치 제품입니다.
광학 및 조명 부품: 렌즈, 도광판 등 흐름 자국 없음, 잔물결 없음, 초고광 투과율 및 치수 정확도가 요구됩니다.
의료 및 포장 장치: 무균성, 무오염성, 높은 강도, 잔류 응력에 대한 민감도가 요구되는 얇은 벽의 용기, 시험관 등.
프리미엄 미적 구성 요소: 웰드라인, 싱크 마크 또는 결함이 없는 클래스 A 표면을 요구하는 자동차 인테리어, 가전제품 패널 등.
5. 서비스 프로세스: 열분석부터 안정적인 대량생산까지

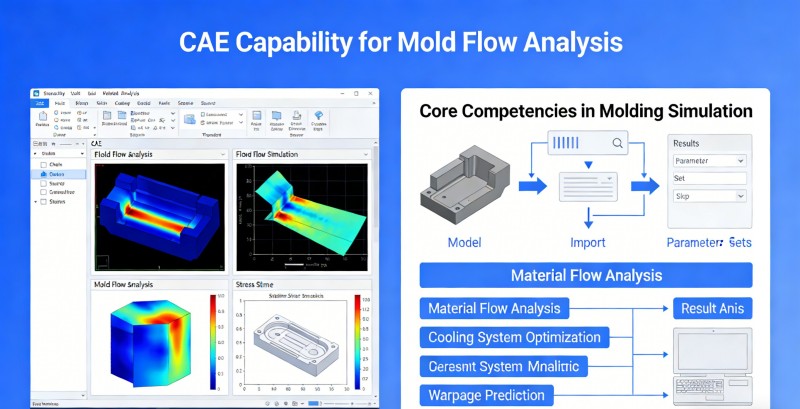

1. 심층적인 금형 흐름 분석(CAE): 금형 설계에 앞서 포괄적인 핫 러너 시스템 시뮬레이션을 수행하여 충진, 유지 압력, 냉각, 변형 및 전단열을 예측하고 노즐 레이아웃 및 치수를 최적화합니다.
2. 시스템 선택 및 맞춤 설계: 분석 결과 및 제품 특성을 바탕으로 가장 적합한 핫러너 브랜드 및 모델(핀 밸브/오픈, 대형 노즐/마이크로 노즐)을 선택하거나 맞춤 설계합니다.
3. 통합 설계 및 정밀 가공: 핫 러너 시스템을 중심으로 구조, 냉각, 배기를 통합한 전체적인 금형 설계를 수행하여 가공 중 고정밀 설치 공차를 보장합니다.
4. 현장 열 균형 조정 및 공정 최적화: 핫 러너 전문가는 사출 성형 엔지니어와 협력하여 온도, 압력 및 타이밍을 세심하게 현장에서 조정하여 최적의 공정 창을 설정합니다.
5. 장기 기술 지원 및 데이터 서비스: 생산 중 중요한 프로세스 데이터 보고서와 함께 핫 러너 시스템에 대한 지속적인 유지 관리 지침 및 문제 해결 지원을 제공합니다.
Q1: 핫 러너 금형에는 더 높은 초기 투자가 필요합니다. 투자수익률(ROI)을 어떻게 계산합니까?
A1: ROI 계산에는 다음과 같은 포괄적인 고려가 필요합니다. 1) 자재 절감: 연간 원자재 비용 절감; 2) 효율성 향상: 사이클 시간 단축으로 인한 추가 생산량; 3) 수율 향상: 스크랩 감소로 인한 비용 절감; 4) 후처리 비용 절감: 러너 재료를 분쇄하고 건조하는 데 드는 인건비와 에너지 비용이 제거됩니다. 일반적으로 대량 생산, 고가의 원자재 또는 엄격한 품질 요구 사항이 있는 제품의 경우 핫 러너 금형에 대한 추가 투자 비용을 6~18개월 내에 회수할 수 있습니다. 상세한 ROI 분석 모델을 제공할 수 있습니다.
Q2: 핫 러너 시스템은 누출(물방울) 또는 막힘이 발생하기 더 쉽습니까?
A2: 정밀한 설계와 제어로 위험이 매우 낮습니다. 누출은 주로 노즐과 금형 간의 정확도가 충분하지 않거나 온도가 불안정하기 때문에 발생하며, 이는 정밀 가공 및 폐쇄 루프 온도 제어를 통해 해결됩니다. 막힘은 부적절한 온도 설정으로 인해 재료 품질이 저하되거나 잘못된 종료 절차로 인해 발생하는 경우가 많습니다. 우리는 시동, 정지 및 재료 전환을 위한 표준화된 SOP를 확립하고, 장기적인 시스템 흐름을 보장하기 위해 정기적인 유지 관리를 위해 전용 핫 러너 세정제 사용을 권장합니다.
Q3: 핫러너 금형은 빈번한 색상 변경이 필요한 제품에 적합합니까?
A3: 네, 하지만 과학적인 접근이 필요합니다. 색상이 자주 변경되는 동안 핫 러너 시스템 내의 잔여 재료를 완전히 제거해야 합니다. 강력한 색상 변경 기능을 갖춘 어뢰형 노즐을 사용하고 런너 벽의 표면 마감을 최적화하는 등 "빠른 색상 변경 핫 러너" 설계를 채택하는 것이 좋습니다. 또한 당사는 전환 시간과 재료 낭비를 최소화하기 위해 검증되고 효율적인 색상 변경 절차를 제공합니다.
Q4: 주로 어떤 핫러너 브랜드와 파트너십을 맺고 있나요? 기존 장비에 당사가 선호하는 브랜드를 수용할 수 있습니까?
A4: YUDO(Hot Tech)를 비롯한 브랜드와 안정적인 파트너십을 유지하고 있습니다. 귀하의 제품 요구 사항, 예산 및 기존 장비 인터페이스를 기반으로 가장 적합한 브랜드를 추천해 드릴 수 있습니다. 또한 당사는 다른 지정된 핫 러너 시스템을 완벽하게 통합하여 금형과 공장 장비 간의 원활한 호환성을 보장합니다.
